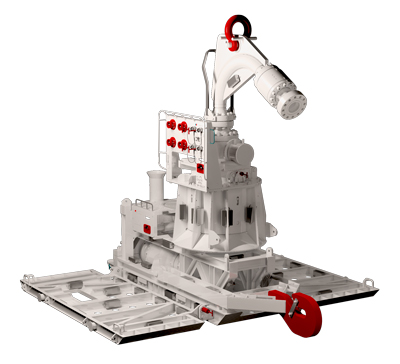

MCV- Módulo de Conexão Vertical: Permite a instalação de linha de fluxo em uma extremidade.

Atuação mecânica via ROV. Pescoço de ganso com Swivel. Sistema “Funnel Down. Sistema “soft landing” que evita danos nos anéis de vedação durante a operação de conexão. Após o assentamento, os painéis ROV ficam posicionados na vertical de modo a permitir a operação do MCV com o ROV posicionado sobre o PLET.

Null



  • Lançamento através da rampa do navio.
  • Estrutura com varandas basculantes para garantir estabilidade.
  • Permite o deslizamento pelo solo marinho devido à força de expansão dos dutos.
  • Operação de lançamento em 1° e 2° ponta.
  • Hub residente para receber o módulo de conexão vertical (permite conexão até 3° de desalinhamento).
  • Sua tubulação foi prevista para ser pigável.
  • Swivel projetado para vedação metal versus metal e suportar os esforços gerados na operação de lançamento.
  • Profundidade de operação até 2500m.
  • Vida útil: 25 anos.
