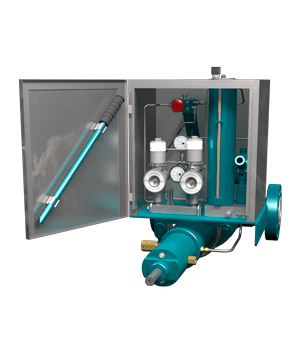

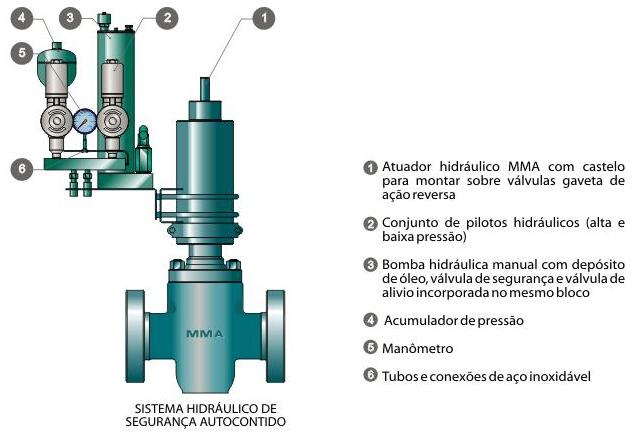

O CHA é um Sistema Hidráulico de Segurança Autocontido, composto por:



Null
Null



_________________________________________________________________________________________________________________________________________________________________________________

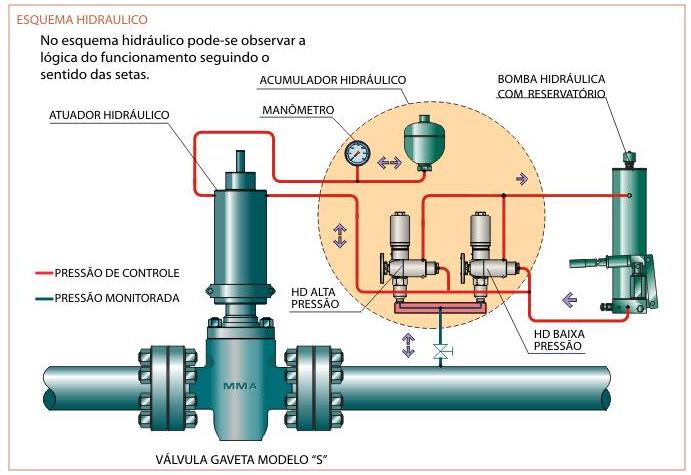

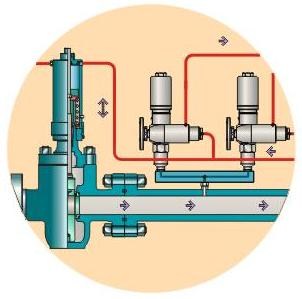

ESQUEMA HIDRÁULICO

VANTAGENS

  • Não requer alimentação externa (pneumática, hidráulica, etc), eliminando a necessidade de instalar equipamentos auxiliares e extensões na tubulação.
  • Pode ser instalado em poço de gás ou Petróleo.
  • Não necessita manutenção. Funciona mediante um circuito hidráulico fechado que mantém as vedações sempre limpas e lubrificadas.
  • Pode ser calibrado facilmente no campo.



Null

_________________________________________________________________________________________________________________________________________________________________________________

O Sistema Hidráulico CHA, está projetado para trabalhar nas seguintes condições:

  • Pressão hidráulica do sistema até 2000 PSI (137.9 bar).
  • Temperatura de trabalho: 30° (22°F) até 80°C.

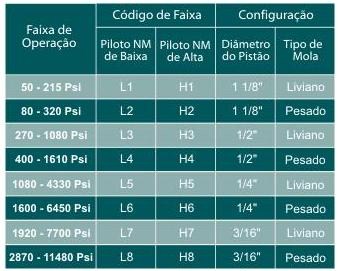

  • Pressão da linha entre: 50 PSI (3,4 bar) até 11480 PSI (791 bar). Na tabela seguinte observa-se as diferentes faixas operacionais dos pilotos.
