As vedações secundárias foram projetadas para serem instaladas nas cabeças de produção tipo TFF-FC e T-16. As cabeças são fabricadas com as seguintes características de vedação:



Null

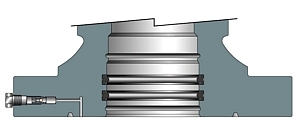

VEDAÇÃO INTEGRAL DUPLO SELO S (DSS)

Dispostas em canais usinados diretamente sobre o corpo da cabeça, a vedação integral DSS é constituída por 2 selos tipo S, que são selos de interferência com capacidade de suportar pressão de até 10.000 PSI.

_________________________________________________________________________________________________________________________________________________________________________________

Null

VEDAÇÃO INTEGRAL DUPLO SELO P (DSP)

Dispostas em canais usinados diretamente sobre o corpo da cabeça, a vedação integral DSP é constituída por 2 selos tipo P, que são selos energizáveis por injeção de vedação plástica com capacidade de suportar pressão de até 10.000 PSI.

_________________________________________________________________________________________________________________________________________________________________________________

Null

VEDAÇÃO SECUNDÁRIA TIPO X

É um tipo de vedação energizável por injeção da vedação plástica, instalada no flange inferior da cabeça, com capacidade de trabalhar com pressão de até 10.000PSI.

_________________________________________________________________________________________________________________________________________________________________________________

Null

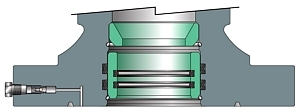

BUCHA REDUTORA BR2S

Desenvolvida para reduzir o tamanho do revestimento, a Bucha Redutora BR2S é instalada nas cabeças de revestimento ou de produção com duplo selo integral tipo S (DSS) que tenham sua parte inferior preparada para este alojamento.

_________________________________________________________________________________________________________________________________________________________________________________

Null

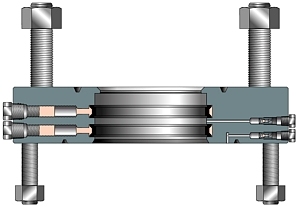

FLANGE DUPLO ENGAXETAMENTO

CO flange duplo engaxetamento fornece uma vedação secundária do revestimento, servindo também como meio de teste para a vedação do revestimento e a vedação anular primária presente embaixo do flange. Até mesmo pode ser utilizado para vedação de corpos com diferentes pressões de trabalho.

_________________________________________________________________________________________________________________________________________________________________________________

Null

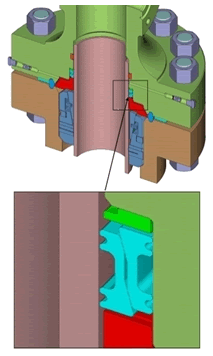

VEDAÇÃO SECUNDÁRIA METAL-METAL MODELO SM

Com finalidade de vedar o revestimento automaticamente ao conectar os flanges, a vedação secundária metal-metal modelo SM possui um selo elastomérico de backup que possibilita a execução do teste de vedação. A tecnologia de vedação metal-metal garante máxima segurança para trabalhos críticos de alta pressão e temperatura, bem como serviços de H2S.
