Web Nordeste oferece uma linha completa de válvulas para utilização em poços de petróleo e de gás em medidas 2-1 / 16 "até 9", pressões de até 15.000 psi e 2.000 todos os tipos de materiais de acordo com API 6A, e outros materiais para serviços especiais.
_________________________________________________________________________________________________________________________________________________________________________________

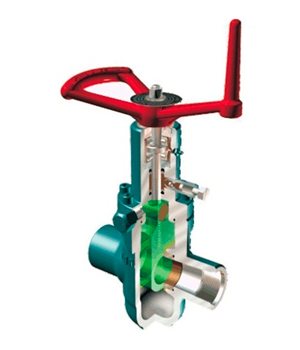

VÁLVULA ESCLUSA API 6A MODELO T2 2.000 PSI
As válvulas API 6A modelo T2 são usadas em diversas aplicações em poços ou plantas onde se requer válvulas bi-direcionais.
As válvulas modelo T2 possuem gaveta plana e sede flutuante. A pressão energiza as sedes contra a gaveta conseguindo um selo hermético no fluxo ascendente e no fluxo descendente. As características e aplicações são semelhantes às válvulas modelo T mas para pressão até 2000 PSI, com fechamento e abertura com ¼ volta
_________________________________________________________________________________________________________________________________________________________________________________

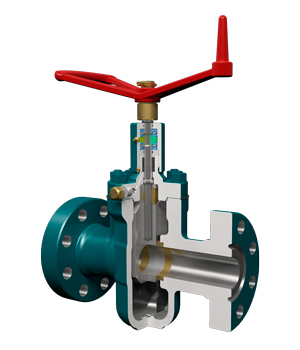

VÁLVULA ESCLUSA API 6A MODELO T5 3/5.000 PSI
As válvulas modelo T são usadas em diversas aplicações para serviços de petróleo e gas, em pressões de trabalho de 3000 até 5000 PSI, serviços conforme API 6A classe AA até FF e em níveis de fabricação PSL 2 a 4.
As válvulas gaveta modelo T possuem gaveta plana e sede flutuante. A pressão energiza as sedes contra a gaveta conseguindo um selo hermético no fluxo ascendente e no fluxo descendente.
CARACTERÍSTICAS:
- Passagem plena: Oferece uma passagem de fluxo do mesmo tamanho que o interior da tubulação, evitando turbulências e entrada de matéria estranha no corpo da válvula.
- Vedação metal-metal: Vedação metal-metal entre gavetas e sedes e entre sedes e o corpo.
- Bi-Direcional: A vedação entre as sedes e a gaveta pode ser realizada nos dois sentidos do fluxo.
- Contra-vedação: A haste está projetada para fazer contra-vedação metal-metal no castelo o que permite trocar a vedação da haste com a válvula em serviço.
_________________________________________________________________________________________________________________________________________________________________________________

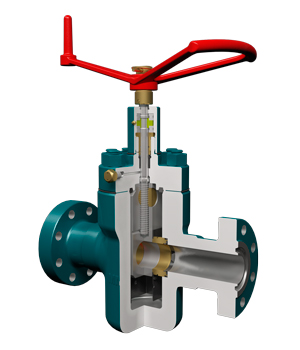

VÁLVULA ESCLUSA API 6A MODELO T10 10.000 PSI
As Válvulas gavetas API 6A modelo T10 foram desenvolvidas para atender uma ampla gama de aplicações como válvulas de bloqueio para serviços de petróleo e gás até 10.000 e 15.000 PSI de pressão de trabalho. São fabricadas com extremidades flangeadas de 1-13/16” até 7-1/16”, atendendo os requisitos de materiais conforme API 6A classe AA até FF e em níveis de fabricação PSL 2 a 4. Seu projeto simples e robusto lhe permite oferecer confiabilidade com baixa manutenção.
CARACTERÍSTICAS:
- Passagem plena: Oferece uma passagem de fluxo do mesmo tamanho que o interior da tubulação, evitando turbulências e entrada de matéria estranha no corpo da válvula
- Vedação metal-metal: Vedação metal-metal entre gavetas e sedes e entre sedes e o corpo.
- Bi-direcional: A vedação entre das sedes e a gaveta pode ser realizada nos dois sentidos do fluxo. A gaveta e as sedes podem virar-se para aumentar a vida útil da válvula.
- Contra-vedação: A haste está projetada para fazer contra-vedação metal-metal no castelo o que permite trocar a vedação da haste com a válvula em serviço.
- Engaxetamento de Haste: A vedação da haste como não é elastomérica não é afetada pelo H2S, CO2, aminas e outras substâncias químicas facilmente encontradas nos poços de petróleo ou gás. Seu projeto favorece o baixo torque de operação sob quaisquer condições de serviço.
- Fácil Operação: A válvula pode ser operada sem necessidade de um excessivo torque. Alta velocidade de operação, ou seja, o tempo de abertura e fechamento é pequeno devido à operação através de ¼ de volta.
- Corpo sem penetração: O corpo da válvula não possui penetrações. Por segurança o engraxador localiza-se no castelo, fluxo abaixo da contra-sede.
- Pino de cisalhamento: A haste está protegido contra a aplicação de excesso de torque por um pino de cisalhamento. Este pino pode ser substituído facilmente sem desmontagem do castelo.
- Sede substituível: As sedes flutuantes podem ser substituíveis facilmente no campo.
- Válvula com atuador: As válvulas gavetas API 6A modelo T10 podem ser adaptadas para válvulas de segurança agregando atuadores pneumáticos ou hidráulicos.
_________________________________________________________________________________________________________________________________________________________________________________

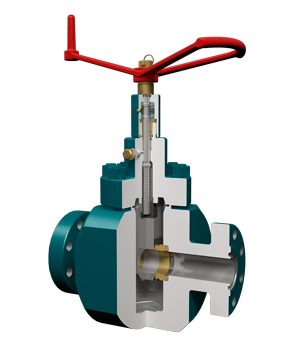

VÁLVULA ESCLUSA API 6A MODELO T15 15.000 PSI
A válvula gaveta API 6A modelo T15 foi desenvolvida para utilização em sistemas de bloqueio para serviços de petróleo e gás até 15.000 PSI de pressão de trabalho. São fabricadas com extremidades flangeadas de 2-1/16” até 7-1/16”, cumprido os requisitos de materiais segundo API 6A da classe AA até FF e níveis de especificação PSL 2 a 4.
Seu projeto simples e robusto permite associar um serviço duradouro e confiável com um mínimo de manutenção.
CARACTERÍSTICAS:
- Corpo e sede forjados.
- Vedação metal-metal: Vedação metal-metal entre gavetas e sedes e entre sedes e o corpo.
- Bi-direcional: A vedação entre das sedes e a gaveta pode ser realizada nos dois sentidos do fluxo. A gaveta e as sedes podem virar-se para aumentar a vida útil da válvula.
- Contra-vedação: A haste está projetada para fazer contra-vedação metal-metal no castelo o que permite trocar a vedação da haste com a válvula em serviço.
- Engaxetamento de Haste: A vedação da haste como não é elastomérica não é afetada pelo H2S, CO2, aminas e outras substâncias químicas facilmente encontradas nos poços de petróleo ou gás. Seu projeto favorece o baixo torque de operação sob quaisquer condições de serviço.
- Fácil Operação: A válvula pode ser operada sem necessidade de um excessivo torque. Alta velocidade de operação, ou seja, o tempo de abertura e fechamento é pequeno devido à operação através de ¼ de volta.
- Corpo sem furação: O corpo da válvula não possui furações. Por segurança o engraxador localiza-se no castelo, fluxo abaixo da contra-sede.
- Pino de cisalhamento: A haste está protegido contra a aplicação de excesso de torque por um pino de cisalhamento. Este pino pode ser substituído facilmente sem desmontagem do castelo.
- Sede substituível: As sedes flutuantes podem ser substituíveis facilmente no campo.
- Protetor de sede: Um anel protetor entre a sede e o corpo protegendo o local da vedação metal-metal.
- Válvula com atuador: As válvulas gavetas API 6A modelo T10 podem ser adaptadas para válvulas de segurança agregando atuadores pneumáticos ou hidráulicos.
- Rosca da haste protegida: A porca da haste possui um pescoço estendido que penetra no castelo e mantém limpa e lubrificada a rosca da haste.
_________________________________________________________________________________________________________________________________________________________________________________

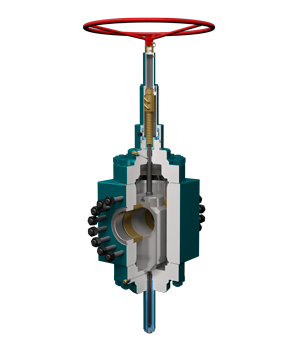

VÁLVULA ESCLUSA MODELO T10BR 10.000 PSI
A válvula gaveta API 6A modelo T10BR é de haste balanceada e esferas circulantes. Foi desenvolvida para ser operada manualmente a grandes diâmetros e elevadas pressões. São utilizadas como válvula de bloqueio em serviços de petróleo e gás até 10.000 PSI.
São fabricadas com medidas de 4-1/16” ate 9” atendendo aos requisitos de materiais segundo API 6A classe AA até FF e níveis de fabricação PSL 2 a 4 e requerimentos de performance PR2. É apropriada para uso em árvores de produção, sistemas de condução e árvores de fratura.
CARACTERÍSTICAS:
- Vedação metal-metal: Vedação metal-metal entre gavetas e sedes e entre sedes e o corpo.
- Bi-direcional: A vedação entre das sedes e a gaveta pode ser realizada nos dois sentidos do fluxo. A gaveta e as sedes podem virar-se para aumentar a vida útil da válvula.
- Contra-vedação: A haste está projetada para fazer contra-vedação metal-metal no castelo o que permite trocar a vedação da haste com a válvula em serviço.
- Engaxetamento de Haste: A vedação da haste como não é elastomérica não é afetada pelo H2S, CO2, aminas e outras substâncias químicas facilmente encontradas nos poços de petróleo ou gás. Seu projeto favorece o baixo torque de operação sob quaisquer condições de serviço.
- Fácil Operação: A válvula pode ser operada sem necessidade de um excessivo torque. Alta velocidade de operação, ou seja, o tempo de abertura e fechamento é pequeno devido à operação através de ¼ de volta.
- Corpo sem penetração: O corpo da válvula não possui penetrações. Por segurança o engraxador localiza-se no castelo, fluxo abaixo da contra-sede.
- Pino de cisalhamento: A haste está protegido contra a aplicação de excesso de torque por um pino de cisalhamento. Este pino pode ser substituído facilmente sem desmontagem do castelo.
- Sede substituível: As sedes flutuantes podem ser substituíveis facilmente no campo.
- Protetor de sede: Um anel protetor entre a sede e o corpo protegendo o local da vedação metal-metal.
- Válvula com atuador: As válvulas gavetas API 6A modelo T10 podem ser adaptadas para válvulas de segurança agregando atuadores pneumáticos ou hidráulicos.
- Rosca da haste protegida: A porca da haste possui um pescoço estendido que penetra no castelo e mantém limpa e lubrificada a rosca da haste.
_________________________________________________________________________________________________________________________________________________________________________________

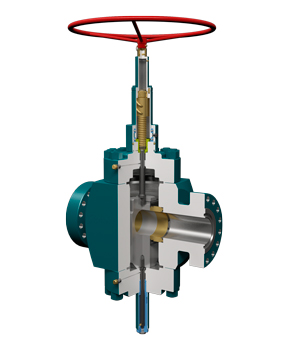

VÁLVULA ESCLUSA MODELO T15BR 15.000 PSI
A válvula gaveta API 6A modelo T15BR é de haste balanceada e esferas circulantes. Foi desenvolvida para ser operada manualmente a grandes diâmetros e elevadas pressões.
São utilizadas como válvula de bloqueio em serviços de petróleo e gás até 15.000 PSI. São fabricadas com medidas de 4-1/16” até 7-1/16” atendendo aos requisitos de materiais segundo API 6A classe AA até FF e níveis de fabricação PSL 2 a 4 e requerimentos de performance PR2. É apropriada para uso em árvores de produção, sistemas de condução e árvores de fratura.
CARACTERÍSTICAS:
- Vedação metal-metal: Vedação metal-metal entre gavetas e sedes e entre sedes e o corpo.
- Bi-direcional: A vedação entre das sedes e a gaveta pode ser realizada nos dois sentidos do fluxo. A gaveta e as sedes podem virar-se para aumentar a vida útil da válvula.
- Contra-vedação: A haste está projetada para fazer contra-vedação metal-metal no castelo o que permite trocar a vedação da haste com a válvula em serviço.
- Engaxetamento de Haste: A vedação da haste como não é elastomérica não é afetada pelo H2S, CO2, aminas e outras substâncias químicas facilmente encontradas nos poços de petróleo ou gás. Seu projeto favorece o baixo torque de operação sob quaisquer condições de serviço.
- Fácil Operação: A válvula pode ser operada sem necessidade de um excessivo torque. Alta velocidade de operação, ou seja, o tempo de abertura e fechamento é pequeno devido à operação através de ¼ de volta.
- Corpo sem penetração: O corpo da válvula não possui penetrações. Por segurança o engraxador localiza-se no castelo, fluxo abaixo da contra-sede.
- Pino de cisalhamento: A haste está protegido contra a aplicação de excesso de torque por um pino de cisalhamento. Este pino pode ser substituído facilmente sem desmontagem do castelo.
- Sede substituível: As sedes flutuantes podem ser substituíveis facilmente no campo.
- Protetor de sede: Um anel protetor entre a sede e o corpo protegendo o local da vedação metal-metal.
- Válvula com atuador: As válvulas gavetas API 6A modelo T10 podem ser adaptadas para válvulas de segurança agregando atuadores pneumáticos ou hidráulicos.
_________________________________________________________________________________________________________________________________________________________________________________

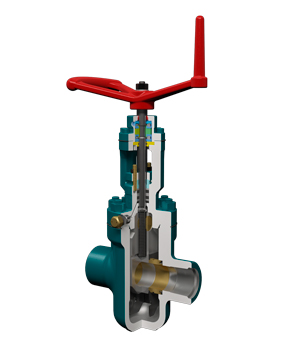

VÁLVULA ESLCUSA API 6A MODELO THT ALTA TEMPERATURA
São utilizadas para injeção de vapor e outros serviços de alta temperatura até 343°C (650° F) em um range de pressões conforme especificações.
CARACTERÍSTICAS:
- Vedação metal-metal entre corpo e castelo.
- Exclusivo projeto de vedação metal-metal entre corpo e sede.
- Gaxeta da Haste de Grafoil energizada desde o exterior.
- Corpo não penetrado. Acessório de engraxe no fluxo descedente da contra-sede da haste.
_________________________________________________________________________________________________________________________________________________________________________________

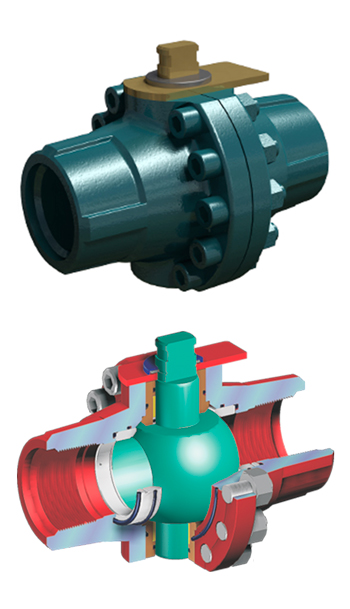

VÁLVULA ESFERA API 6A MODELO M3 3.000 PSI
A válvula esfera modelo M3 foi desenvolvida para atender uma ampla gama de aplicações como válvulas de bloqueio para serviço de petróleo, gás e água.
Está disponível em medidas desde 2” a 4” , pressões de trabalho de até 3000 psi e extremidades flangeadas, roscadas ou encaixe para solda. É particularmente adequada quando se requer uma válvula robusta e segura.
CARACTERÍSTICAS:
- Passagem total: A válvula esfera modelo M3 possui passagem interna plena da válvula, não existindo assim restrição do fluxo. Isto reduz a turbulência e a perda de carga. É possível passar pelo interior da válvula com qualquer ferramenta que passe pelo diâmetro interior do tubo.
- Esfera guiada: A construção em uma só peça da esfera e haste é a base de seu projeto compacto e robusto. Isto também concede maior rigidez e alinhamento reduzindo o desgaste dos buchae o torque de acionamento.
- Baixo Torque de Acionamento: A carga produzida pela pressão é suportada pelas duas buchas auto-lubrificadas de baixo atrito que estão isoladas do fluxo e do meio ambiente.
- Top Interno: A ação dupla dos tops internos concede grande precisão ao final do movimento na abertura e fechamento. Isto evita que na posição aberta as sede sofram erosão do fluxo. Uma proteção de neoprene impede a entrada de partículas estranhas na haste.
- As válvulas esfera M3 podem ter instalados atuadores elétricos ou pneumáticos com o controle remoto.
_________________________________________________________________________________________________________________________________________________________________________________

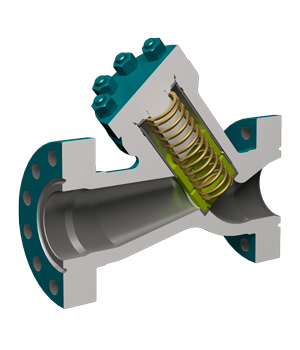

VÁLVULA DE RETENÇÃO DE FLUXO MELHORADO
A válvula de retenção de fluxo melhorado pode ser utilizada em todos os casos onde a suavidade de acionamento e a ausência de vibrações e batidas é importante.
CARACTERÍSTICAS:
- O desenho interior do corpo e o pistão inclinado permite a passagem reta do fluido, diminuindo a queda de pressão em torno de 20 a 30%.
- O desenho interior minimiza a turbulência aumentando a vida útil dos internos, pois elimina a vibração, principal causa de desgaste.
- O corpo inclinado permite a instalação em qualquer posição em linha horizontal ou vertical.
- Excelente guiado do pistão que proporciona um fechamento rápido e seguro.
- Sede substituível em linha e vedação elastomérica que proporciona fechamento efetivo em alta e baixa pressão.
- Fabricado com extremidades flangeadas ou roscadas de 2 1/16” a 4 1/16” com pressão máxima de trabalho de 5000 psi.
- Fornecidas em dois modelos em uma ampla gama de materiais, conforme aplicação o modelo FM 200° C e a FM5 de até 343°C.
_________________________________________________________________________________________________________________________________________________________________________________

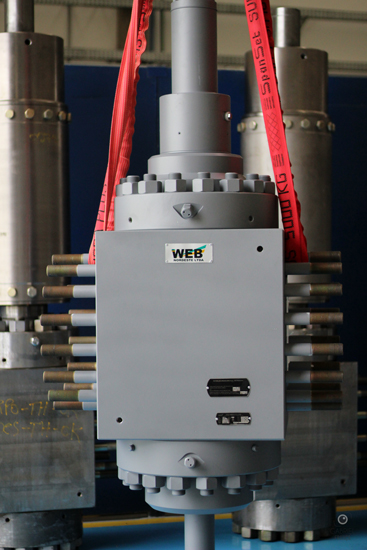

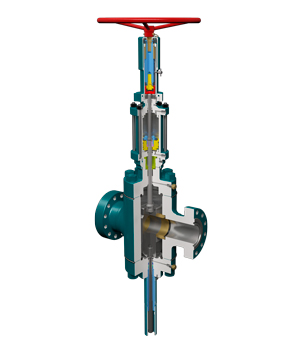

VÁLVULAS PARA FRACTURA MODELO HDA
As válvulas gaveta API 6A modelo T-10 HDA e T-15 HDA são válvulas para factura com atuador hidráulico com êmbolo de duplo efeito.
O atuador hidráulico com êmbolo de dupla ação permite controlar remotamente de maneira veloz, mediante um painel de controle compacto conectado a uma certa distância.
Em caso de não ter uma fonte de pressão hidráulica a válvula conta com um sistema de override manual com volante de esferas circulantes para poder abrir e fechar, a mesma sem necessidade de um torque excessivo.
_________________________________________________________________________________________________________________________________________________________________________________

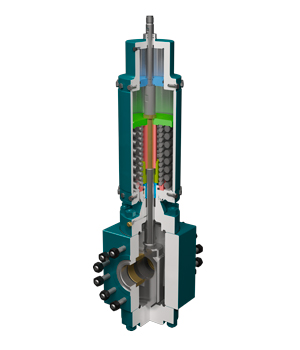

VÁLVULA MODELO H9-WLC
A válvula API 6A modelo S10 com atuador hidráulico modelo H9-300 WLC, se utiliza principalmente durante as operações de wireline.
O mesmo funciona como um atuador convencional se fechará de forma automática quando se estabelece a pressão de controle durante os períodos de produção normal e converte em um dispositivo de segurança de superfície durante as operações de wireline, por assegurar o fechamento e selar o fluxo do poço em caso de emergência. Isso só é possível, pois o H9-300 WLC contem molas que exercem alta força para o corte do cabo.
